АД-5А-5
2 646
₽
Артикул:
Z_000124188
В Москве:
40
В Иркутске:
0
Характеристики товара
Стенд:
Заказ
Резьба:
М5
Вес брутто:
62.00
Высота, мм:
40
Наши предложения:
Новинка
Транспортная упаковка: размер/кол-во:
40*23*16/50
Толщина, мм:
7.5
Межосевое расстояние, мм:
36
Длина, мм:
48
Рабочая температура, °C:
-60...+70
Диаметр корпуса, мм:
39
Диаметр отверстия, мм:
5
Рабочая нагрузка, кг:
3...5
Единица измерения:
шт

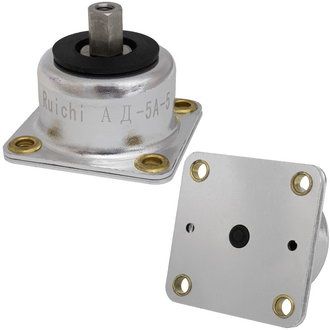

Амортизатор демпфированный опорный RUICHI АД-5А-5, 3…5 кг, резьба М5, диаметр корпуса 39 мм, -60...+70 °C предназначен для защиты аппаратуры от вибрационных и ударных нагрузок, приложенных вертикально. Амортизатор используется в тяжелой, авиационной и нефтегазовой промышленности.
В корпусе амортизатора находятся две основных составляющих, обеспечивающих защиту от вибрации и ударных нагрузок. Основное демпфирующее устройство — резиновая камера (баллон). Снизу баллон привулканизирован к металлическому фланцу с калиброванным отверстием. Диаметр отверстия рассчитан таким образом, чтобы при нагрузках, проходящий через отверстие воздух, задерживался создавая эффект трения. Вся система демпфирования стабилизируется с помощи конической пружины, находящейся внутри баллона. Корпус, опорная пластина и штанга амортизатора выполняются из металла. Для ограничения попадания влаги и абразивных частиц в рабочую зону, между корпусом и штангой монтируется резиновый сальник. Для крепления оборудования на штанге амортизатора предусмотрено калиброванное отверстие с резьбой. Опорная пластина также снабжена четырьмя отверстиями для крепежа на плоскости.
Оптимальными условиями для использования амортизатора АД-1А-0.6 являются:
- температура окружающей среды - от -60 до +70 °C;
- относительная влажность окружающего воздуха - 95%-98% при температуре 20±2 °C;
- атмосферное давление - до 25,3 гПа;
- вибрация с частотой 15 Гц, 40 Гц, 80 Гц соответственно с ускорением 4,4 м/с2, 31,4 м/с2, 49,0 м/с2;
- действие ударной нагрузки в 10000 ударов с ускорением 39,2 м/с2, и длительностью ударного импульса 0,015 с - 0,005 с.
Цена на товар указана за 1 шт.
Минимальный отпуск: 1 шт. ( далее кратно 1 шт. )
