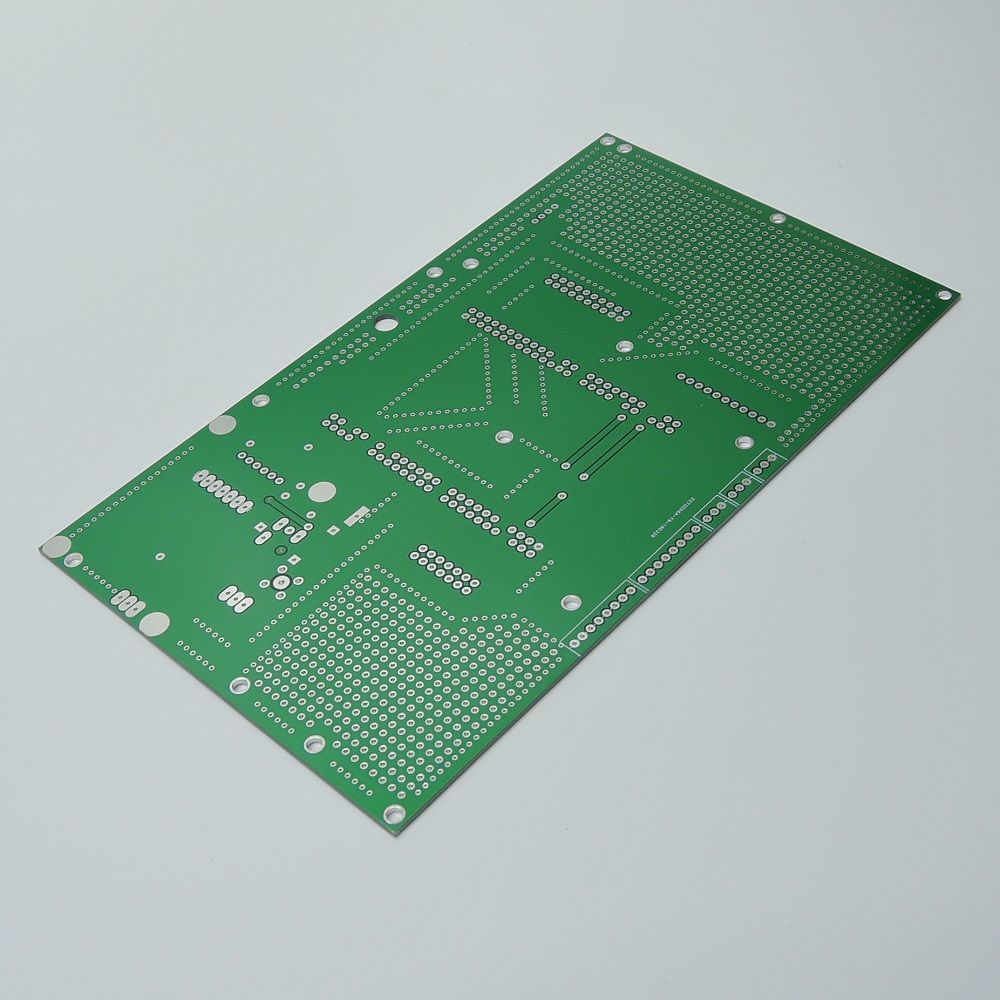

Плата SDR (кросс-плата)

http://www.cqham.ru/forum/showthread.php?35923-DDC-DUC-%F2%F0%E0%ED%F1%E8%E2%E5%F0-%F1-%E8%ED%F2%E5%F0%F4%E5%E9%F1%EE%EC-Ethernet-%E8%E7-%EC%EE%E4%F3%EB%E5%E9-%F1-%C0%EB%E8&p=1498728&viewfull=1#post1498728

Основные компоненты: демоплата Altera Cyclone IV EP4CE10, демоплата AD6645 14 бит АЦП, ЦАП - 14 битный DAC904e, модуль PHY Ethernet на чипе LAN8720, из необязательных компонентов - УВЧ на BFG591, ДПФ.
Для тактирования применен внешний CMOS КГ 96 МГц, который непосредственно распаян на плате АЦП и питается от собственного стабилизатора 3,3 В. FPGA PLL используется для внутреннего тактирования. Плата АЦП модифицирована, установлен антиалиас LC фильтр 35 МГц и трансформатор 1:2. Кш приемника без преампа порядка 30 дБ, с преампом на BFG591 - лучше 8 дБ.
С нонейм КГ 96 МГц RMDR в 10 кГц порядка -120 дБ, IMD3 на выходе ЦАП лучше -70 дБ dBc на всех КВ диапазонах, спуры и прочий мусор - лучше -80 dBc, выход ЦАП - +5 дБм.
Предусмотрен вывод демодулированного аудио непосредственно из железа, для минимизации задержек, реализация дельтасигма ЦАП, внешний кодек не нужен, наушники непосредственно с пинов ПЛИС через цепочку из ВЧ дросселя + электролит, отсечь постоянку.
Распиновку лучше сразу смотреть в архиве проекта, там же и готовые файлы .sof для текущей распиновки, для постоянной прошивки нужно конвертировать в .jic
Единственный нюанс с пинами, так как входом PLL могут быть только специально предназначенные для этого пины, один из них - 23-й уже занят тактовым генератором 50 МГц, но формально он не нужен, поэтому можно либо отпаять генератор и подать DRY с АЦП на этот 23-й пин, скорректировав проект, либо подать на 24-й, на обратной стороне моей платы есть площадка для второго генератора, именно на ней и выведен 24-й пин.
Возможен вариант использования как 2 независимых приемника с полосой 96 кГц, с одним либо 2-мя АЦП.
