Плата автоматического антенного тюнера 5х5 от N7DDC

http://www.cqham.ru/forum/showthread.php?38284-%CF%F0%EE%F1%F2%EE%E9-%EC%E0%EB%EE%E3%E0%E1%E0%F0%E8%F2%ED%FB%E9-%E0%E2%F2%EE%F2%FE%ED%E5%F0-%EE%F2-N7DDC

Предлагаемое устройство, благодаря своим небольшим габаритам, низкой цене и простоте может быть встроено в существующие конструкции с выходной мощностью до 100 Ватт.

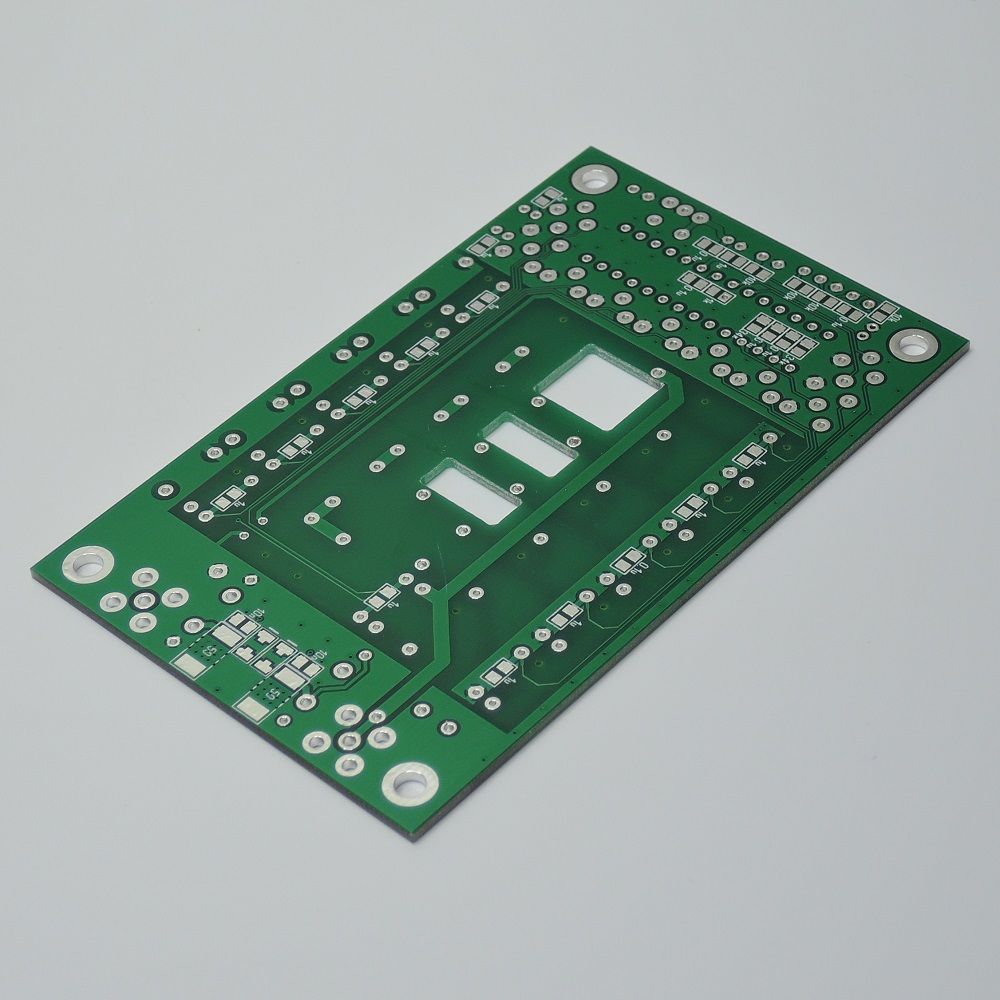

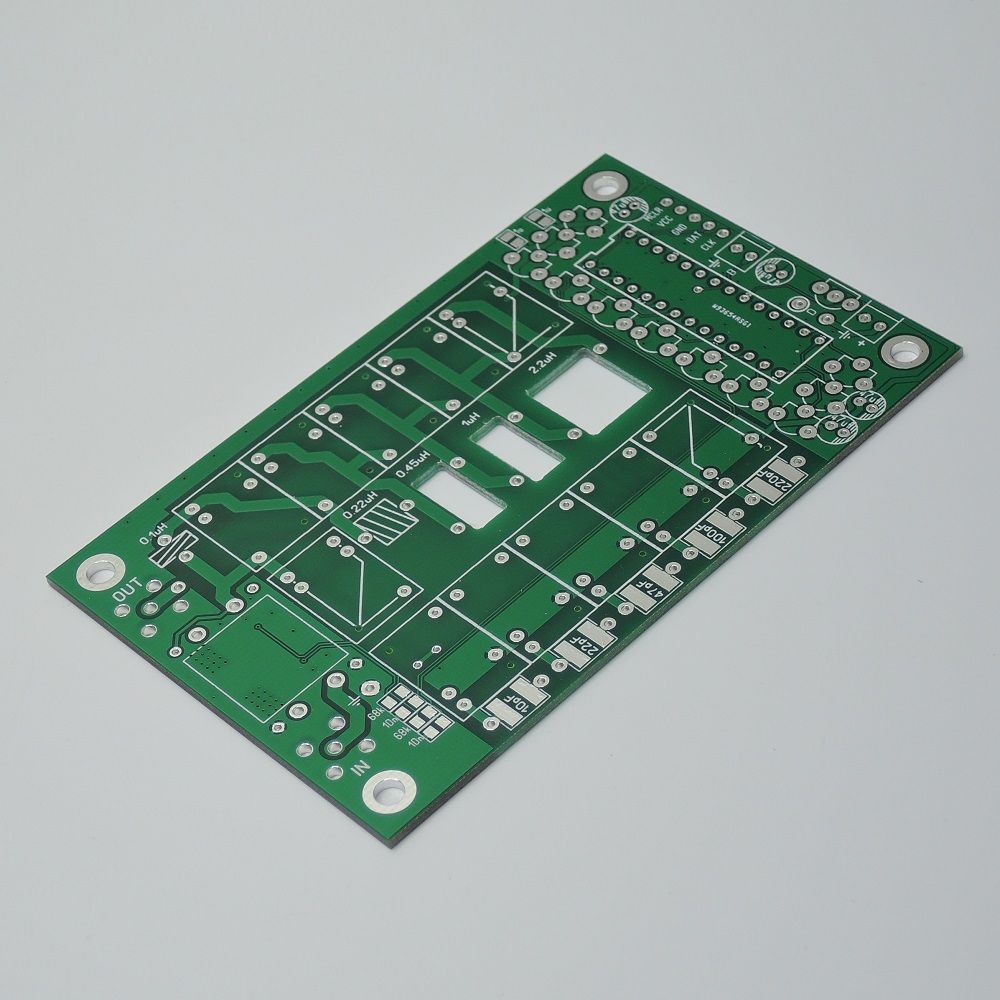

Размеры платы всего 100х62 мм. На плате установлены микропроцессор управления, пять индуктивностей, пять высоковольтных конденсаторов, реле для их переключения, транзисторы управления реле и схема измерения прямой и
обратной мощности типа "тандем-матч". Используется обычная "Г-образная" схема согласования.
Для старта процесса согласования достаточно нажать на кнопку, подключенную к соответствующему разъему или замкнуть вывод с помощью транзистора, если есть возможность управлять тюнером из трансивера.
Уникальный умный алгоритм, используемый в устройстве позволяет в большинстве случаев произвести настройку за 0.1 - 0.5 секунд а максимальное время, потраченное на поиск наилучшей комбинации не превышает 2-х секунд.
Таким образом, нет необходимости в каких-то дополнительных мерах для ускорения работы, что обуславливает предельную простоту и надежность устройства.
Автотюнер можно использовать и как внешнее устройство в отдельном корпусе, в том числе удаленно для настройки непосредственно у антенны.
